Кавитационно-воздушная Флотационная Машина

Общая информация:

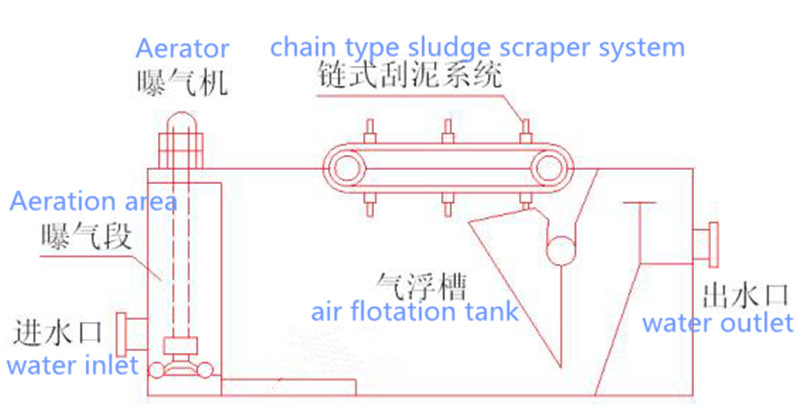

Предварительно очищенные сточные воды поступают в небольшую накачанную секцию, оснащенную вихревым аэратором. Во время восхождения сточные воды полностью смешиваются с микропузырями, образующимися в аэраторе, и аэратор проходит воздух по поверхности воздуха через вентиляционную трубу. Иди под воду. Принцип работы аэратора заключается в использовании высокоскоростного вращения диффузера в нижней части воздухоконвейерной трубы для формирования вакуумной зоны в воде. Воздух на жидкой поверхности поступает в воду через аэратор, заполняет вакуум, а микропузыри образуются и поднимаются по спирали. На поверхности воды кислород в воздухе также растворяется в воде.

Из-за дисбаланса плотности между газоводной смесью и жидкостью образуется вертикальная повышательная плавучесть, которая выводит сс на поверхность воды. В процессе плавки микропузыри будут прилипнуть к SS, и SS будет полагаться на эти пузыри для поддержания и поддержания поверхности после достижения поверхности воды. Сс, плавающая на воде, периодически удаляется цепным скребком. Измельчитель перемещается по всей поверхности и толкает SS от входного конца поплавковой цистерны до сливной трубы с осадками на выходе. В сливной трубе находится горизонтальный винтовой винтовой винт, а собранный шлам направляется в бак для сбора грязи. Очищенные сточные воды поступают в переполненный бак и в отделение биохимической обработки.

Открытая обратная линия простирается от секции аэродирования вдоль дна поплавки. Одновременно с образованием микропузырьков аэратор вихря образует зону отрицательного давления в нижней части цистерны с возвратной трубой. Это отрицательное давление приведет к тому, что сточные воды будут течь из дна в зону аэрации, а затем обратно в зону воздушного поплава. Этот процесс обеспечивает возвращение около 40% сточных вод и возможность работы плавучего участка без воды.

Преимущества:

1. Экономия инвестиций

В вихревой системе флотации воздуха нет сосудов высокого давления, воздушных компрессоров, циркуляционных насосов и другого оборудования, поэтому инвестиции в оборудование невелики.

Оборудование охватывает небольшую территорию и сокращает инвестиции в гражданское строительство. Площадь поверхности кузова с Q=200 м3 / ч составляет всего 36,15 м2.

2.  Низкие эксплуатационные расходы

Из-за отсутствия сосудов высокого давления, воздушных компрессоров, циркуляционных насосов и другого оборудования эта система экономит электроэнергию. Потребление энергии в системе каф QF 200m3/h составляет всего 5,435 КВТ, в то время как потребление энергии в системе DAF достигает 65 КВТ.

Система CAF очень проста в эксплуатации. Нет сложного оборудования вообще, поэтому ручная работа по эксплуатации и техническому обслуживанию минимальна, что снижает затраты труда и технического обслуживания.

3.  Эффект от лечения замечательный

Скорость удаления нефти и твердых взвешенных твердых частиц (SS) превысила 80%.

Скорость удаления БПК и трески может достигать более 60%. Растворенная флотация воздуха (DAF) может удалять только около 35% БПК и трески.

Это может способствовать окислению сульфидов и сокращению содержания серы в сточных водах.

4.  Простота в эксплуатации

Эта система очень проста в эксплуатации без сложного оборудования; Вся система состоит только из двух механических частей, в отличие от системы DAF, которая включает сосуды под давлением, воздушные компрессоры, циркуляционные насосы и многие другие необходимые элементы оборудования.

Технические параметры
